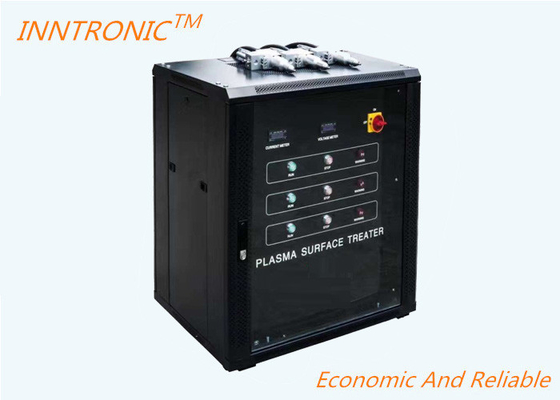

हैंडहेल्ड PLASMA CLEAN-03 थर्मल AC220V 25-30kHz ±3V हाई स्पीड ब्लैक पोर्टेबल TIJ इंकजेट प्रिंटर प्लाज्मा ट्रीटर 10mm *3 7.5A

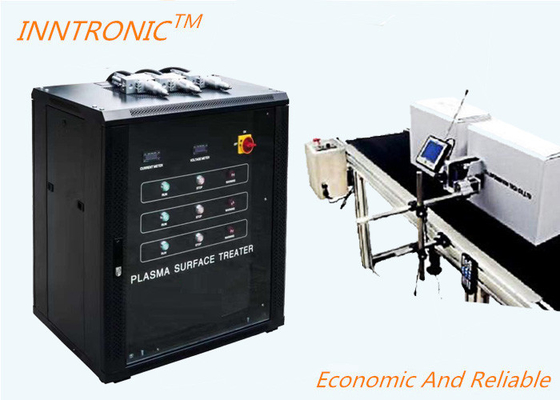

प्लाज्मा सतह उपचार के साथ TIJ प्रिंटर इनपुट वोल्टेज उतार-चढ़ाव सीमाः± 3V

उच्च गति TIJ प्रिंटर पोर्टेबल इनपुट वोल्टेज उतार-चढ़ाव रेंज ± 3V

• Low तापमान प्लाज्मा सतह उपचार प्रौद्योगिकी

कम तापमान वाले प्लाज्मा में गैर-थर्मोडायनामिक संतुलन की स्थिति में, इलेक्ट्रॉनों में उच्च ऊर्जा होती है और वे सामग्री की सतह पर अणुओं के रासायनिक बंधन को तोड़ सकते हैं,रासायनिक प्रतिक्रियाशीलता में सुधार कर सकते हैं (थर्मल प्लाज्मा से अधिक); तटस्थ तापमान कमरे के तापमान के करीब है, ये सभी फायदे गर्मी संवेदनशील बहुलक सतह संशोधन के लिए अच्छी स्थिति प्रदान करते हैं।

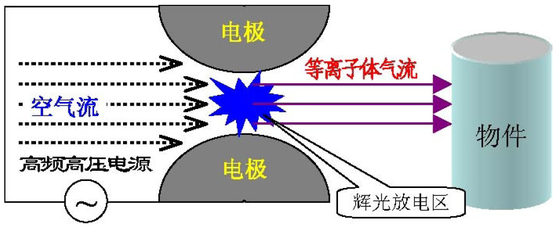

इलेक्ट्रोड

उच्च आवृत्ति और उच्च वोल्टेज बिजली की आपूर्ति

प्लाज्मा गैस प्रवाह

1वोल्टमीटर 2. एएमएममीटर

34. 1 इंजेक्शन का स्टार्ट बटन

56. 1 इंजेक्शन का स्टॉप बटन 6. 1 इंजेक्शन का असामान्य अलार्म लैंप

7. 2 इंजेक्शन का स्टार्ट बटन 8. 2 इंजेक्शन का स्टॉप बटन

9. 2 इंजेक्शन के लिए असामान्य अलार्म लैंप 10. 3 इंजेक्शन के लिए टार्ट बटन

11. 3 इंजेक्शन का स्टॉप बटन 12. 3 इंजेक्शन का असामान्य अलार्म लैंप

13संबद्ध नियंत्रण लाइन 14. पावर इनपुट लाइन

15. 1 इंजेक्शन की आउटपुट लाइन 16. 2 इंजेक्शन की आउटपुट लाइन

17. 3 इंजेक्शन की आउटपुट लाइन

2.स्थापना

2.1 नोजल की स्थापना

2.1.1 नोजल को यांत्रिक बांह पर या उपयुक्त स्थान पर स्थापित करें; उच्च वोल्टेज केबलों, ग्राउंड केबलों और नोजल पर गैस ट्यूबों को मजबूत खींच, घर्षण से दूर रखने के लिए ठीक से तय करें,खरोंच और छिद्रण.

2.1.2 नोजल और प्रसंस्करण किए जाने वाले वर्कपीस के बीच की दूरी को 3.5 मिमी 8 मिमी तक समायोजित करें।

2.1.3 नोजल पर बैंगनी लौ एक उच्च वोल्टेज चाप है, बिजली के झटके से बचने के लिए हाथ से स्पर्श न करें। पीला या हल्का पीला लौ क्षेत्र सुरक्षित क्षेत्र है।

2.1.4जो लोग बिक्री के बाद के कर्मचारियों या पेशेवर तकनीशियन नहीं हैं, वे यादृच्छिक रूप से नोजल को नहीं बदलेंगे या नहीं बदलेंगे.

2.2 मुख्य मशीन की स्थापना

2.2.1 जब यह काम कर रहा हो, तो मुख्य मशीन के पंखे और निकास खिड़की में कोई बाधा नहीं होनी चाहिए।

2.2.2 मुख्य मशीन को समतल जमीन पर रखें और उसे अच्छी तरह से हवादार रखें।

2.2.3 मुख्य मशीन के चार पक्षों को लोहे के बड़े क्षेत्र के निकट नहीं होना चाहिए, कृपया उन्हें लोहे से 10 सेमी से अधिक दूर रखें,अन्यथा यह वर्दी वर्तमान प्रभाव के कारण बिजली की खपत में वृद्धि और तापमान में वृद्धि होगी;

2.2.4इनपुट हवा स्रोत को कनेक्ट किया जाना चाहिएगैसपीठ पर,कृपया एक सूखी हवा स्रोत का उपयोग करें एक अच्छी उपचार गुणवत्ता और नोजल के लिए एक लंबी सेवा जीवन सुनिश्चित करने के लिए.

2.3 AC220V बिजली आपूर्ति कनेक्शन

2.3.1 कृपया मशीन के लिए जोड़े गए केबलों का उपयोग करें, या 1.5mm^2 से अधिक के आकार के केबलों का चयन करें, AC220V बिजली की आपूर्ति को मशीन के बिजली इनपुट से कनेक्ट करें। कनेक्शन में कोई ध्रुवीयता नहीं है,लेकिन यह गलत तरीके से जमीन के रूप में नहीं किया जाएगा.

2.3.2मुख्य मशीन का पावर प्लग विश्वसनीय रूप से ग्राउंड किया जाना चाहिए,या मुख्य मशीन के कोठरी को विश्वसनीय रूप से ग्राउंड किया जाना चाहिए,आपरेशन शुरू करने से पहले हर बार यह जांचना चाहिए कि यह अच्छी तरह से ग्राउंड है या नहीं. टीमशीनउच्च वोल्टेज उपकरण हैयदि यह विश्वसनीय रूप से ग्राउंड नहीं है,यादृच्छिक रूप से शुरू करने के लिए बिजली की आपूर्ति चालू न करें,क्योंकि वहाँ एक बिजली का झटका होगा!

2.3.3 कनेक्शन प्लेटफार्म पर लगे शिकंजा को मजबूती से कस कर रखा जाना चाहिए, नहीं तो यह समय-समय पर काम करेगा या प्लेटफार्म अति ताप से जल जाएगा।

2.4 नोजल के आयाम

4ऑपरेशन गाइड

1सूखी हवा के स्रोत को "गैस इन" अंत से कनेक्ट करें।

2. गैस दबाव बटन को समायोजित करें, ताकि बैरोमीटर की रीडिंग को 0.1Mpa ((1.0KG) पर किया जा सके, ध्यान देंः बहुत अधिक दबाव या बहुत कम दबाव से उपचार की गुणवत्ता कम हो जाएगी।

3. 220Vac ब्रेकर को चालू करने के लिए स्विच करें, जांचें कि ठंडा करने वाला पंखा सामान्य रूप से काम करता है या नहीं, और जांचें कि वोल्टमीटर और एम्पमीटर पर कोई रीडिंग है या नहीं।

4. प्रारंभ बटन दबाएँ, नोजल शुरू हो जाएगा और मशीन ऑपरेशन में हो जाएगा.

5जब यह सामान्य संचालन में हो, वोल्टमीटर और पैनल पर एम्पमीटर पर रीडिंग स्थिर होगी, ±3V और ±0.05A के भीतर उतार-चढ़ाव सामान्य हैं।

6.जब यह बंद हो जाता है,प्रेस करना
