उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | टॉर्क माप सीमा: | 0.5~90(एन·एम) |
|---|---|---|---|
| आईपी दर: | IP66 | आवेदन: | पावर-असिस्टेड साइकिलें |
| इनपुट वोल्टेज: | 4.5~5.5(वीडीसी) | ||
| प्रमुखता देना: | विद्युत सहायक साइकिल टॉर्क सेंसर,स्टेनलेस स्टील टॉर्क सेंसर,IP66 टोक़ सेंसर |
||

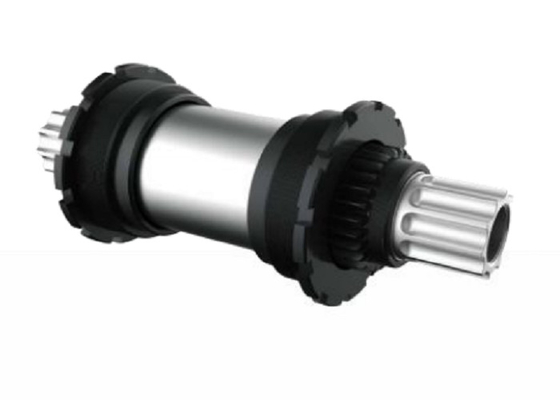

आईएसआईएस अक्ष पांच दिशा पावर-एसिस्टेड साइकिलों के लिए टॉर्क सेंसर
क्यों हम
*चुंबकीय क्षेत्र शून्य हस्तक्षेप
*अच्छी स्थिरता और उच्च सटीकता
*प्रतिक्रिया की गति
*बिना संपर्क, लंबे जीवनकाल
| पैरामीटर | सूचकांक |
| इनपुट वोलेगे | 4.5~5.5 ((वीडीसी) |
| इनपुट शक्ति | <0.2W |
| टॉर्क आउटपुट वोल्ट | 0.75~3.3 ((V) |
| टोक़ संकेत का ढलान | 30mV/N · m (विभिन्न क्षेत्रों में उपयोगकर्ता साइकिल चलाने की आदतों के अनुसार समायोजित) |
| टोक़ माप सीमा | 0.5~90 ((N·m) |
| गति संकेत के आवेगों की संख्या | 32/अनुकूलन योग्य |
| स्पीड सिग्नल कार्य चक्र | 40%~60% |
| डिजाइन मानक | EN15194 |
| स्पिंडल मानक | आईएसआईएस |
| आईपी दर | IP66 |
| कामकाजी अस्थायी। | (-20~+60)°C |
| भंडारण तापमान. | (-30~+80)°C |
| कटोरा सेट दांत माप | M47*1.0T |
| फ्लोटेड डिस्क विनिर्देश | 1pcs/2pcs फ्लोटेड डिस्क |
| पाँच दिशा चौड़ाई | 68/73/88.5 मिमी |

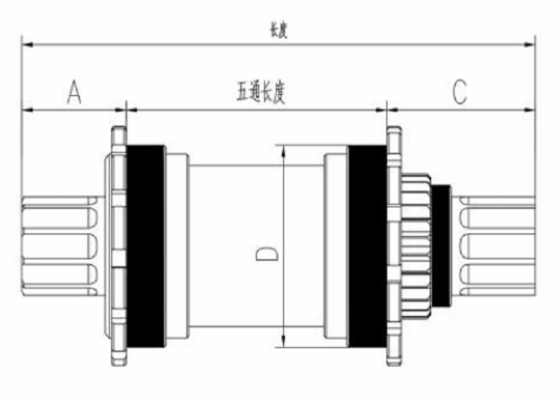

| मॉडल | L ((मिमी) | A(mm) | C(मिमी) | D(mm) | पांच तरह की चौड़ाई ((मिमी) अनुकूलन योग्य |
| एचटीबीबीटीएस-68-1एसआईएस | 123 | 25 | 35 | 2-M47*P1.0 | 68 |
| एचटीबीबीटीएस-73-आईएसआईएस | 128 |
25 |
38 | 2-M47*P1.0 | 73 |
| एचटीबीबीटीएस-88-आईएसआईएस | 143 | 25 | 53 | 2-M47*P1.0 | 88.5 |
उत्पाद लाइन अनुक्रम इंटरफ़ेस और आउटपुट विशेषताएं
इंटरफ़ेस को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है
| रंग | परिभाषित करें |
| नीला | निष्क्रिय (निम्न स्तर की स्थिति) |
| सफेद | निष्क्रिय (निम्न स्तर की स्थिति) |
| लाल | +5V |
| काला | विद्युत आपूर्ति ग्राउंड |
| पीला | टोक़ संकेत |
| हरी | गति संकेत |
विशेषताएं
मजबूत विरोधी चुंबकीय हस्तक्षेप क्षमता;
माप की सटीकता ≤ 1%;
गतिशील प्रतिक्रिया समय ≤ 20ms;
कार्य हानि ≤ 0.2w, रखरखाव मुक्त, अच्छी विनिमेयता;
स्थापना में अक्षीय दूरी के लिए एक बड़ी सहिष्णुता है, जो समान शक्ति सेंसर से बेहतर है;
झुकने की पल और अक्षीय बल के प्रति संवेदनशील नहीं, बाहरी बल हस्तक्षेप के लिए मजबूत प्रतिरोध के साथ;
संपर्क रहित माप का जीवनकाल लंबा होता है
उच्च परिशुद्धता, अच्छी स्थिरता और उच्च स्थिरता;
इकट्ठा आकार और इनपुट/आउटपुट संकेत समायोजित किया जा सकता है;
बिक्री के बाद सेवा
24 महीने तक की वारंटी अवधि प्रदान करें,
उपकरण के संचालन के दौरान गैर मानव कारण की खराबी के लिए रखरखाव विभाग को गारंटी प्रदान करें,
गैर मानवीय कारकों के कारण घटक क्षति के लिए, रखरखाव विभाग
क्षतिग्रस्त घटकों की मरम्मत या प्रतिस्थापन के लिए जिम्मेदार।
ध्यान दें
विघटन प्रक्रिया के दौरान, कृपया क्रम में स्थापित और विघटित करें।
यदि विघटन क्रम में नहीं किया जाता है, तो क्षति स्वयं ही वहन की जाएगी।
निर्देश
1आरेख में दिखाए गए दिशा में बाएं छोर कवर लॉक (लॉकिंग टॉर्क 35Nm)
2.पांच दिशा कनेक्टर के दाहिने तरफ से टॉर्क सेंसर संयोजन डालें,और पांच रास्ता कनेक्टर के नीचे छेद के माध्यम से आउटपुट तार थ्रेड (छेद के केंद्र पांच रास्ता कनेक्टर के बीच में स्थित है)
3. दाहिने छोर के कवर को स्थापित करें और इसे आरेख में दिखाए गए दिशा में लॉक करें (लॉकिंग टॉर्क 35Nm)
4.बड़ी गियर प्लेट को स्थापित करें, और बड़ी गियर प्लेट पर स्प्लाइन मोर्टार सेंसर पर स्प्लाइन से मेल खाती है।
5चित्र में दिखाए गए दिशा में नट को लॉक करें (लॉकिंग टॉर्क 35Nm)
6.क्रैंकशाफ्ट स्थापित करें और स्थापना को पूरा करें
